Компания TDM ELECTRIC выпустила на рынок металлические шкафы под новым брендом LITE. По совокупности характеристик серия занимает нишу между базовыми бюджетными корпусами и тяжёлыми промышленными шкафами.
В новой серии сохранены востребованные для типового монтажа преимущества:
- Металлический сварной корпус.
- Атмосферостойкое порошковое покрытие RAL 7035.
- Оцинкованная монтажная панель, исполнения IP31 и IP54.
- Дверное уплотнение в защищённых моделях.
- Широкий ряд типоразмеров.
При этом конструкция шкафов не перегружена параметрами, которые нужны только специализированным промышленным объектам. Конструкция рассчитана на достаточный запас прочности при рациональной себестоимости.
IP54 — одна маркировка, разные способы её получить
Степень защиты IP54 широко представлена на рынке, однако одинаковая цифра на маркировке ещё не означает полностью одинаковую конструкцию.
В шкафах LITE используется двухкомпонентный полиуретановый уплотнитель двери. Конструкция дверного проёма выполнена таким образом, чтобы уменьшать вероятность попадания влаги внутрь корпуса при открывании. Дополнительным преимуществом становится оцинкованная монтажная панель, более устойчивая к коррозии.
В других сериях рынка степень IP54 может обеспечиваться аналогичными уплотнителями, защитными желобами, специальными замками или иной геометрией дверного проёма. Поэтому при выборе имеет смысл смотреть не только на обозначение IP54, но и на то, как конструктивно реализована защита.
Лазерная сварка, точная геометрия
В производстве шкафов LITE используется лазерная сварка. Для металлического корпуса эта технология интересна прежде всего точностью соединения деталей и аккуратностью сварного шва.
При серийном изготовлении особенно важно сохранять геометрию корпуса: от этого зависит прилегание двери, работа замка и равномерность уплотнения по периметру. Чем стабильнее геометрия, тем меньше вероятность перекосов при монтаже и эксплуатации.
Монтажная панель из оцинкованной российской стали
В серии LITE монтажная панель выполнена из оцинкованной стали. Это принципиально отличается от панели, защищённой только окраской: цинковое покрытие обеспечивает дополнительную устойчивость металла к коррозии, в том числе в местах крепления оборудования и возможных повреждений поверхности.
Для монтажника это рабочая часть шкафа, на которой располагаются аппаратура, крепёж и элементы коммутации. Поэтому качество панели влияет не столько на внешний вид изделия, сколько на удобство дальнейшей эксплуатации.
ЩРН/ ЩРВ — щиты распределительные
 |
Количество модулей | Навесные IP31 | Встраиваемые IP31 | Навесные IP54 |
| 12 | ЩРН-12, 220×300×120 мм \nLT2603-1101 | ЩРВ-12, 215×280×120 мм \nLT2603-1105 | ЩРН-12, 240×330×120 мм \nLT2603-1001 | |
| 24 | ЩРН-24, 350×300×120 мм \nLT2603-1102 | ЩРВ-24, 345×280×120 мм \nLT2603-1106 | ЩРН-24, 410×330×120 мм \nLT2603-1002 | |
| 36 | ЩРН-36, 480×300×120 мм \nLT2603-1103 | ЩРВ-36, 475×280×120 мм \nLT2603-1107 | ЩРН-36, 540×330×120 мм \nLT2603-1003 | |
| 48 | ЩРН-48, 610×300×120 мм \nLT2603-1104 | — | ЩРН-48, 670×330×120 мм \nLT2603-1004 |
В распределительных щитах особенно важен выбор типоразмеров. Большая часть типовых проектов укладывается в несколько наиболее востребованных вариантов по количеству модулей.
Линейка ЩРН LITE включает 12, 24, 36 и 48 модулей с различной степенью защиты. Такой диапазон позволяет закрывать основные задачи жилых, коммерческих и небольших производственных объектов.

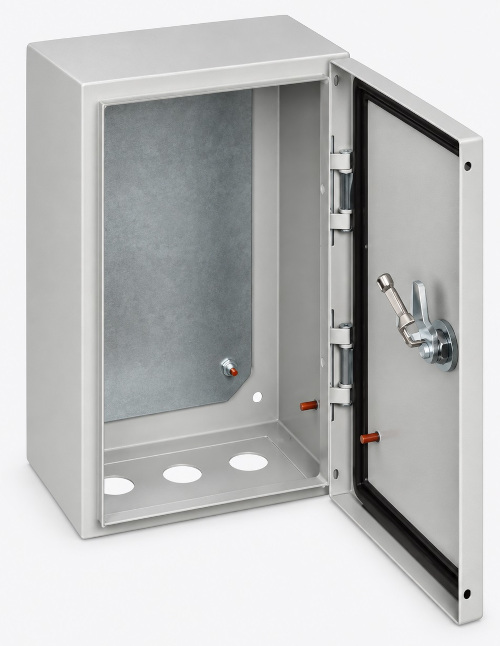

ЩМП: от компактной автоматики до крупных сборок
К шкафам с монтажной панелью предъявляют другие требования. Здесь покупателю важен не только внешний размер корпуса, но и полезное пространство внутри, возможность свободно разместить оборудование, кабельные трассы и коммутацию. Ассортимент ЩМП LITE начинается с компактных корпусов 250×300×150 мм и включает более крупные исполнения вплоть до шкафов высотой около 1,4 м. Это позволяет использовать одну серию как для небольших блоков автоматики, так и для более сложных распределительных сборок.
Для монтажных организаций это важный показатель, благодаря которому можно сократить количество разных товарных линеек и закрыть значительную часть объектов изделиями одной серии.
 |
IP31 — стандартной глубины | IP31 — узкие | IP54 — стандартной глубины | IP54 — узкие | IP54 — большие размеры |
| ЩМП-1-0 \n395×310×220 мм \nLT2603-1301 | ЩМП-1-1 \n395×310×150 мм \nLT2603-1304 | ЩМП-1-0 \n395×310×220 мм \nLT2603-1601 | ЩМП-2.3.1-0 \n250×300×150 мм \nLT2603-1608 | ЩМП-4-0 \n800×650×250 мм \nLT2603-1604 | |
| ЩМП-2-0 \n500×400×220 мм \nLT2603-1302 | ЩМП-2-1 \n500×400×150 мм \nLT2603-1305 | ЩМП-2-0 \n500×400×220 мм \nLT2603-1602 | ЩМП-3.2.1-0 \n300×210×150 мм \nLT2603-1609 | ЩМП-5-0 \n1000×650×285 мм \nLT2603-1605 | |
| ЩМП-3-0 \n650×500×220 мм \nLT2603-1303 | ЩМП-3-1 \n650×500×150 мм \nLT2603-1306 | ЩМП-3-0 \n650×500×220 мм \nLT2603-1603 | ЩМП-4.2.1-0 \n400×210×150 мм \nLT2603-1610 | ЩМП-6-0 \n1200×750×300 мм \nLT2603-1606 | |
| — | — | ЩМП-4.4.2-0 \n400×400×250 мм \nLT2603-1612 | ЩМП-4.4.1-0 \n400×400×150 мм \nLT2603-1611 | ЩМП-7-0 \n1400×650×250 мм \nLT2603-1607 | |
| — | — | ЩМП-4.6.2-0 \n400×600×250 мм \nLT2603-1614 | ЩМП-4.6.1-0 \n400×600×150 мм \nLT2603-1613 | — |

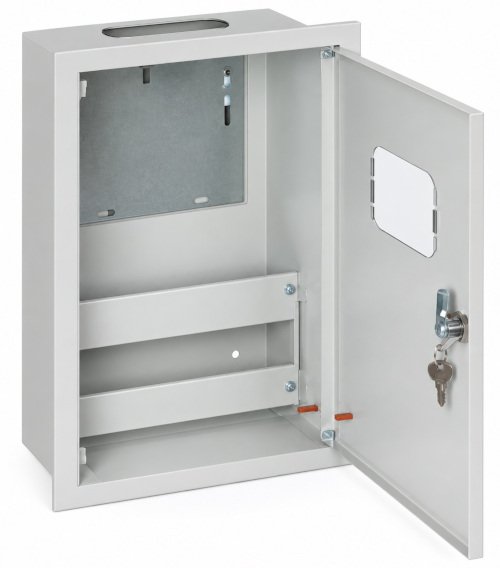

ЩУ — щиты учетные IP54
 |
Для 1-фазного счетчика | Для 3-фазного счетчика | С монтажной панелью |
| ЩУ-1ф/(4 мод.) \n300×200×124 мм \nLT2603-1501 | ЩУ-3ф/(3+4 мод.) \n300×300×124 мм \nLT2603-1502 | ЩУ-МП \n295×190×110 мм, с окном \nLT2603-1508 | |
| ЩУ-1ф/2 (на 2 счётчика) \n300×400×125 мм \nLT2603-1503 | — | ЩУ-МП \n360×225×140 мм, с окном \nLT2603-1509 | |
| ЩУ-1ф/1-0 (1 дверь) \n310×300×150 мм \nLT2603-1504 | ЩУ-3ф/1-0 (1 дверь) \n395×310×150 мм \nLT2603-1506 | ЩУ-МП \n370×325×180 мм, с окном \nLT2603-1510 | |
| ЩУ-1ф/1-1 (2 двери) \n310×300×150 мм \nLT2603-1505 | ЩУ-3ф/1-1 (2 двери) \n445×400×150 мм \nLT2603-1507 | — |
ЩУРН/ ЩУРВ — щиты учетно-распределительные
 |
Фазы / количество модулей | Навесные IP31 | Встраиваемые IP31 | Навесные IP54 |
| 1/12 | ЩУРН-1/12, 400×300×145 мм \nLT2603-1201 | ЩУРВ-1/12, 437×280×140 мм \nLT2603-1205 | ЩУРН-1/12, 400×315×165 мм \nLT2603-1511 | |
| 1/9Э | ЩУРН-1/9Э, 360×255×110 мм \nLT2603-1202 | — | — | |
| 3/12 | ЩУРН-3/12, 500×300×170 мм \nLT2603-1203 | ЩУРВ-3/12, 507×280×160 мм \nLT2603-1206 | ЩУРН-3/12, 480×350×165 мм \nLT2603-1512 | |
| 3/24 | ЩУРН-3/24, 500×400×170 мм \nLT2603-1204 | — | — |
Заказывайте металлические шкафы LITE на 1-2.su.
Посмотрите весь ассортимент с артикулами
